Pour Connecter LOGO et le PC par un modem 56k sur un réseau téléphonique analogique il faut se connecter à un modem analogique local et à modem analogique décentralisée en utilisant un réseau téléphonique public (PTSN), nous trouverons dans la figure ci-dessous les informations nécessaire sur la connexion des composants.

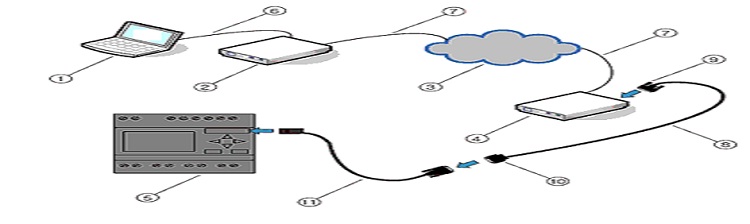

Figure n°31 : Schéma de câblage de l’automate programmable industrielle
• (1) PC (Desktop ou Laptop)
• (2) Modem analogique local (recommandé : modem INSYS)
• (3) PSTN (réseau téléphonique public)
• (4) Modem analogique décentralisé (recommandé : modem INSYS)
• (5) Module de base LOGO
• (6) Câble RS232 (9-points)
• (7) Connexion téléphonique RJ11
• (8) Câble modem LOGO (Longueur: 0,5 m)
• (9) et (10) Connecteur avec le texte visible “MODEM” et “PC CABLE”
• (11) Câble PC LOGO
