II.6 Découpages

II.6.1 DECOUPAGES GEOGRAPHIQUES

Appelé aussi type de réseau, ce dernier est déterminé par les éléments ci après :

– La taille ;
– Le mode de transmission ;
– Le mode de communication ;
– La structure
– Le mode de fonctionnement ;
– Le type de communication ;

Ainsi, par rapport à ces éléments nous disposons les réseaux suivant : Nous allons ici classer les réseaux selon la distance.

II.6.2 DECOUPAGE FONCTIONNEL

Fait allusion aux différentes fonctionnalités qu’ils offrent ou la technologie utilisée pour leur fonctionnement.

Ainsi, selon les technologies utilisées, nous avons :

– Intranet : le réseau interne d’une entité organisationnelle
– Extranet : le réseau externe d’une entité organisationnelle
– Internet : le réseau des réseaux interconnectés à l’échelle de la planète

II.6.2.1 Intranet

Un intranet est un ensemble de services internet (par exemple un serveur web) interne à un réseau local, c’est-à-dire accessible uniquement à partir des postes d’un réseau local, ou bien d’un ensemble de réseaux bien définis, et invisible de l’extérieur. Il consiste à utiliser les standards client-serveur de l’internet (en utilisant les protocoles TCP/IP), comme par exemple l’utilisation de navigateurs internet (client basé sur le protocoles HTTP) et des serveurs web (protocole HTTP), pour réaliser un système d’information interne à une organisation ou une entreprise.

II.6.2.2 Voici le fonctionnement de l’intranet :

II.6.2.3 architecture intranet

II.6.2.2 Figure : II.2 Intranet

Un intranet repose généralement sur une architecture à trois niveaux, composée :

– de clients (navigateur internet généralement)
– d’un ou plusieurs serveurs d’application (middleware): un serveur web permettant d’interpréter des scripts CGI, PHP, ASP ou autres, et les traduire en requêtes SQL afin d’interroger une base de données
– d’un serveur de bases de données

De cette façon les machines clientes gèrent l’interface graphique, tandis que le serveur manipule les données. Le réseau permet de véhiculer les requêtes et les réponses(4)

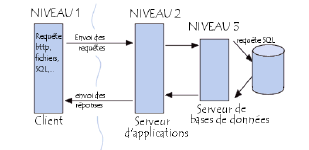

II.6.2.4. architecture intranet à trois niveaux

II.6.2.4 Figure : II.3. Architecture intranet à trois niveaux

Un intranet possède naturellement plusieurs clients (les ordinateurs du réseau local) et peut aussi être composé de plusieurs serveurs. Une grande entreprise peut par exemple posséder un serveur web pour chaque service afin de fournir un intranet composé d’un serveur web fédérateur liant les différents serveurs gérés par chaque service.

II.6.2.5 L’utilité d’un intranet

Un intranet dans une entreprise permet de mettre facilement à la disposition des employés des documents divers et variés; cela permet d’avoir un accès centralisé et cohérent à la mémoire de l’entreprise, on parle ainsi de capitalisation de connaissances. De cette façon, il est généralement nécessaire de définir des droits d’accès pour les utilisateurs de l’intranet aux documents présents sur celui-ci, et par conséquent une authentification de ceux-ci afin de leur permettre un accès personnalisé à certains documents. (5)

Des documents de tous types (textes, images, vidéos, sons, …) peuvent être mis à disposition sur un intranet. De plus, un intranet peut réaliser une fonction de “groupware” très intéressante, c’est-à-dire permettre un travail coopératif. Voici quelques unes des fonctions qu’un intranet peut réaliser :

– Mise à disposition d’informations sur l’entreprise (panneau d’affichage)
– Mise à disposition de documents techniques
– Moteur de recherche de documentations
– Un échange de données entre collaborateurs
– Annuaire du personnel
– Gestion de projets, aide à la décision, agenda, ingénierie assistée par ordinateur
– Messagerie électronique
– Forums de discussion, listes de diffusions, chat en direct
– Visioconférence
– Portail vers internet

De cette façon un intranet favorise la communication au sein de l’entreprise et limite les erreurs dues à la mauvaise circulation d’une information. L’information disponible sur l’intranet doit être mise à jour en évitant les conflits de version.

II.6.2.6 Avantages d’un intranet

Un intranet permet de constituer un système d’information à faible coût (concrètement le coût d’un intranet peut très bien se réduire au coût du matériel, de son entretien et de sa mise à jour, avec des postes clients fonctionnant avec des navigateurs gratuits, un serveur fonctionnant sous Linux avec le serveur web Apache et le serveur de bases de données MySQL).

D’autre part, étant donné la nature “universelle” des moyens mis en jeu, n’importe quel type de machine peut être connecté au réseau local, donc à l’intranet.

II.6.2.7 Mise en place de l’intranet

Un intranet doit être conçu selon les besoins de l’entreprise ou de l’organisation (au niveau des services à mettre en place). Pour ce qui est de la mise en place matérielle, il suffit de mettre en place un serveur web (par exemple une machine fonctionnant sous Linux avec le serveur web Apache et le serveur de bases de données MySQL ou bien Windows NT et le serveur web Microsoft Internet Information Server). Il suffit ensuite de configurer un nom de domaine pour votre machine (par exemple intranet.votre_entreprise.com, ainsi que d’installer TCP/IP sur toutes les machines clientes et de leur définir une adresse IP.

II.6.2.8 Le concept d’extranet

Un extranet est une extension du système d’information de l’entreprise à des partenaires situés au-delà du réseau.

L’accès à l’extranet doit être sécurisé dans la mesure où cela offre un accès au système d’information à des personnes situées en dehors de l’entreprise. Il peut s’agir soit d’une authentification simple (authentification par nom d’utilisateur et mot de passe) ou d’une authentification forte (authentification à l’aide d’un certificat). Il est conseillé d’utiliser HTTPS pour toutes les pages web consultées depuis l’extérieur.

De cette façon, un extranet n’est ni un intranet, ni un site internet, il s’agit d’un système supplémentaire offrant par exemple aux clients d’une entreprise, à ses partenaires ou à des filiales, un accès privilégié à certaines ressources informatiques de l’entreprise par l’intermédiaire d’une interface Web.

4 Http://Commencamarche.net
5 www.Commencamarche.com
