I.2.3 Principe d’utilisation des Diagraphies :

L’ interprétation des diagraphies, permet d’extraire des informations touchant
l’évolution séquentielle des dépôts, le milieu de dépôt (l’environnement ), à partir de la forme
des réponses diagraphiques.

D’après les ingénieurs de la compagnie américaine SHELL-PECTEN la courbe de
Gamma Ray et potentiel spontané, présentent des figures caractéristiques qui correspondre à un
faciès particulier en analysant les types de contacte(abrupt ou progressif ), le caractère de la
courbe ( lisse ou dentelée ) , concave , rectiligne ou convexe .

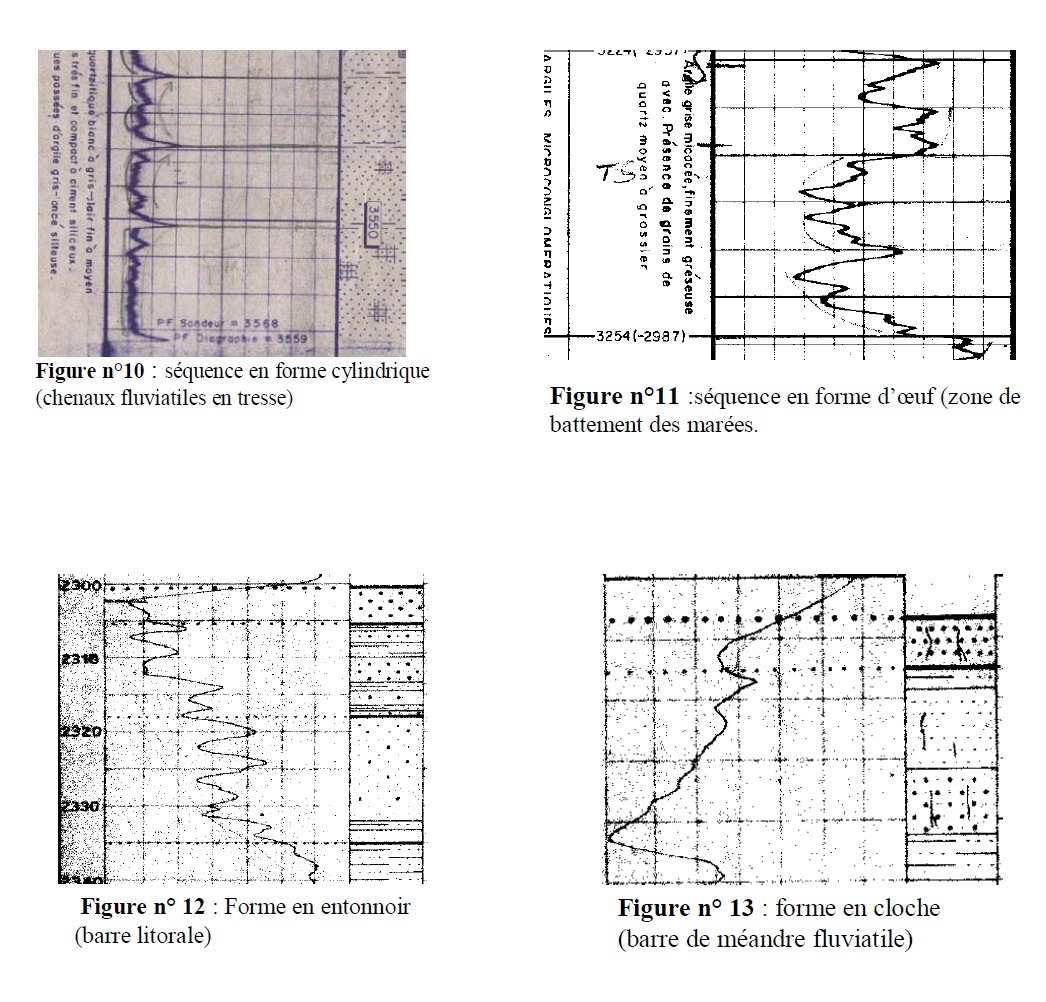

D’après la forme de la courbe de Gamma-ray on peut déduire les environnements de
dépôt montrés par les figures suivantes :


Le concept d’élécroséquence :C’est un intervalle de profondeur, supérieur à la résolution
verticale du dispositif de mesure, présentant une variation progressive et continue entre deux
valeurs extrêmes du paramètre mesuré, dessinant une rampe, cette variation peut refléter :

– Un changement progressif en fonction de la profondeur de la composition minéralogique :
évolution du pourcentage d’argile dans le sable, enrichissement d’un sable en minéraux lourds
radioactifs

– Une évolution du paramètre textural, taille des grains par exemple reflétant un grano-classement
normal ou inverse.

-Une variation de la composition minéralogique et de la texture(conglomérat, sable, argile ).
