ANENEXE 1 : Planche I

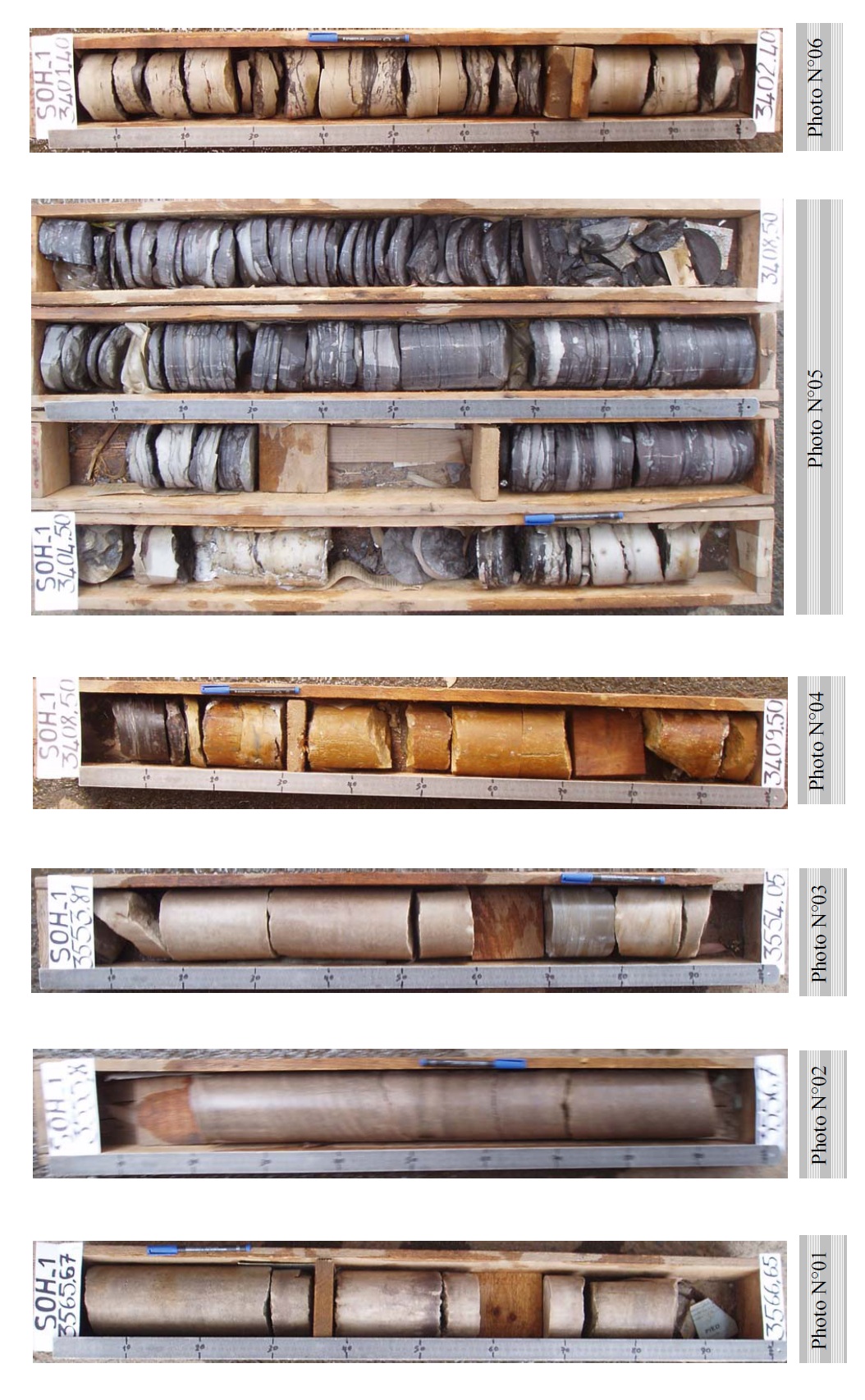

Planche I


• Photo n°01 : Grés quartzitique à Tigillites de grande taille.
• Photo n°02 : Grés quartzitique à stratifications obliques à la base qui évoluent en stratifications sub-horizontales.
• Photo n°03 :Limite de paraséquence ( surface de transgression d’ordre mineur) représentée par un banc d’argile de 10 cm de couleur

gris foncé présentant des lentilles de silt (lenticular bedding) reposant sur un grés fin qui renferme des galets d’argile surmonté
par un grés fin à Tigillites.

• Photo n°04 : Séquence avortée :silt à galets d’argile reposant en discordance légère( de ravinement) sur des quartzites.
• Photo n°05 : Séquence complète.
• Photo n°06 : Séquences avortées.
