1) Démarrage par convertisseur de fréquence :

Non classé

C’est un mode de démarrage performant utilisé pour contrôler et faire varier la vitesse. Il permet entre autre :

– de démarrer des charges de forte inertie,
– d’optimiser la consommation d’énergie électrique en fonction de la vitesse sur les turbomachines.

Ce type de démarrage fait partie de principaux types de variateurs électroniques (soft starter) les plus utilisés. Il fournit, à partir d’un réseau alternatif à fréquence fixe, une tension alternative triphasée de valeur efficace et de fréquence variable. Généralement la fréquence varie entre 30 à 60 Hz. Ce variateur électronique permet de faire varier la vitesse des compresseurs et donc le débit. Cette technique est combinée avec la variation du débit par IGV pour améliorer les performances des compresseurs et éviter les zones de pompage.

Les démarreurs et les variateurs de vitesse électroniques sont constitués de deux modules généralement regroupés dans une même enveloppe :

– un module de contrôle qui gère le fonctionnement de l’appareil,
– un module de puissance qui alimente le moteur en énergie électrique

Figure 2.8 LES COMPRESSEURS A GAZ A BORD DES NAVIRES METHANIERS

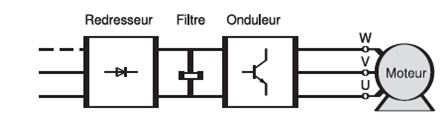

Fig. 2.8 : Schéma de principe d’un convertisseur de fréquence.
