13. Séquence génétique K :

Non classé

cette séquence est présente dans tous les puits, sa forme
diagraphique en oeuf est identique pour tous les puits. Le Cambro-ordovicien comporte une
paraséquence limitée à son toit par la surface de transgression fin ordovicienne exprimée par une
déflexion brutale de la courbe de Gamma-ray. Cette paraséquence est constituée d’un grés grossier
à pyrite abondante et grés fin à grossier pour ama-1 et moyen à conglomératique pour Hmz-1, à
éléments subanguleux à sub arrondis très mal classé stylolitisé au niveau de Soh-1 et très fissuré.

Au toit de cette séquence, l’étude pétrographique des puits Sed-1 et Ama-1, nous révélé
l’existence d’une inversion texturale de type 2(photo n°19) indiquant un milieu lagunaire.

L’épaisseur de cette paraséquence est de 13 m au niveau de Ek-1 et diminue en allant vers
le sud pour atteindre son épaisseur minimale à Hmz-1 où elle atteint 4 m seulement.

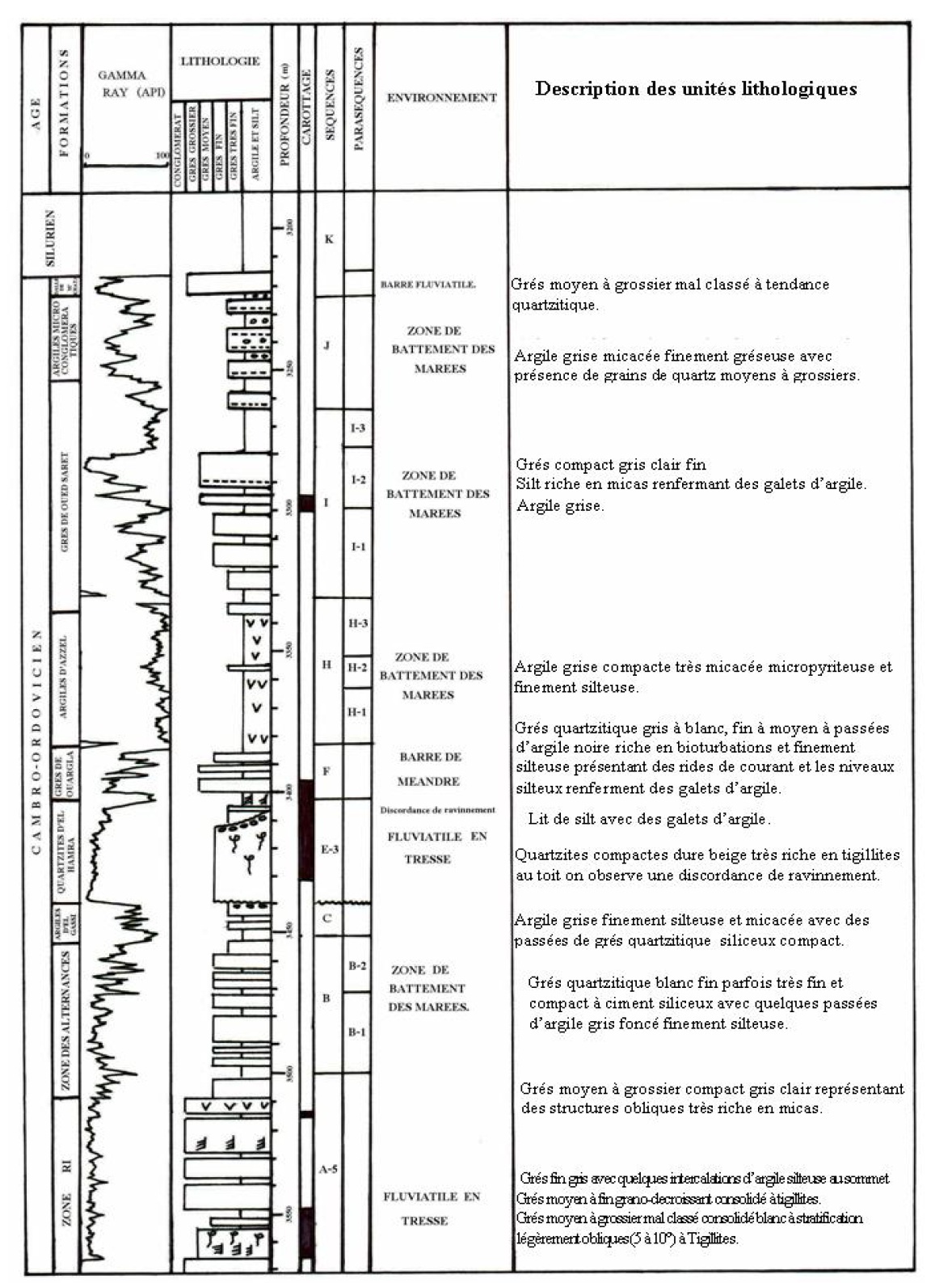

Figure 14'' Sédimentologie et stratigraphie séquentielle du Cambro-Ordovicien du bassin d’Illizi. Impact sur la prospection pétrolière.
Figure n°14 :Découpage séquentiel du puits SOH-1

Figure 15 Sédimentologie et stratigraphie séquentielle du Cambro-Ordovicien du bassin d’Illizi. Impact sur la prospection pétrolière.

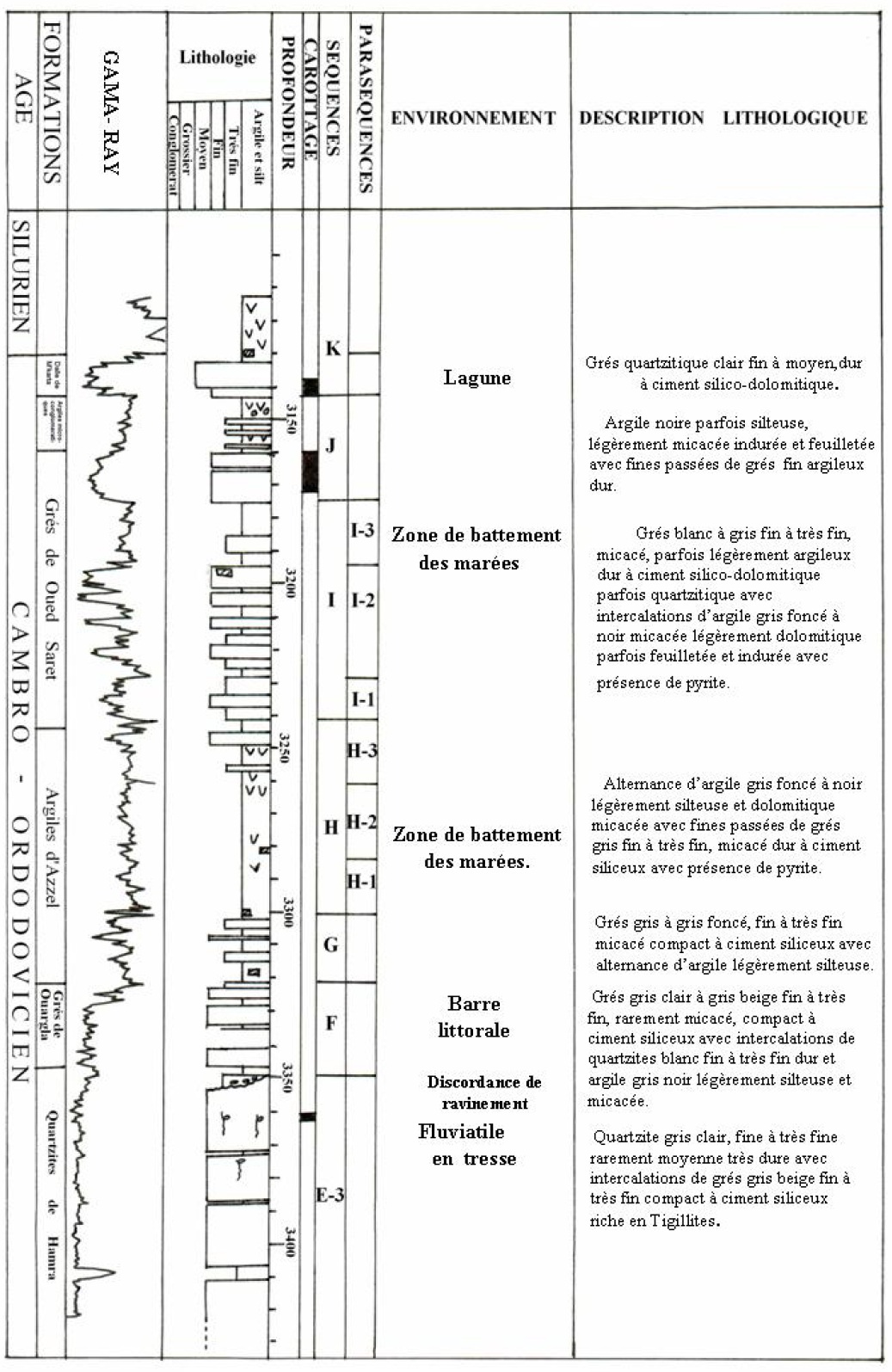

Figure n°15 :Découpage séquentiel du puits EK-1

Figure 16 Sédimentologie et stratigraphie séquentielle du Cambro-Ordovicien du bassin d’Illizi. Impact sur la prospection pétrolière.

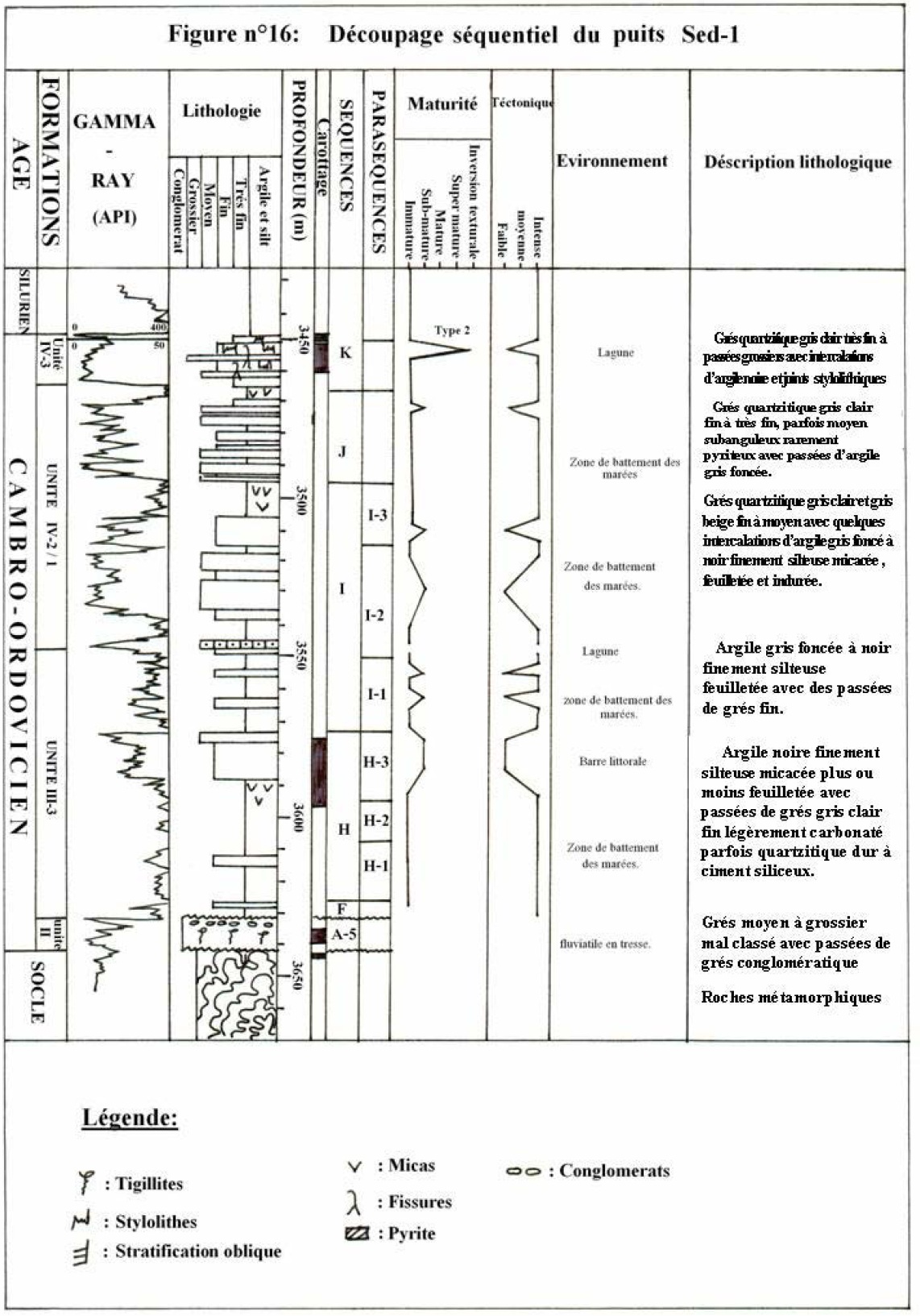

Figure n°16 : Découpage séquentiel du puits SED-1

Figure 17 Sédimentologie et stratigraphie séquentielle du Cambro-Ordovicien du bassin d’Illizi. Impact sur la prospection pétrolière.

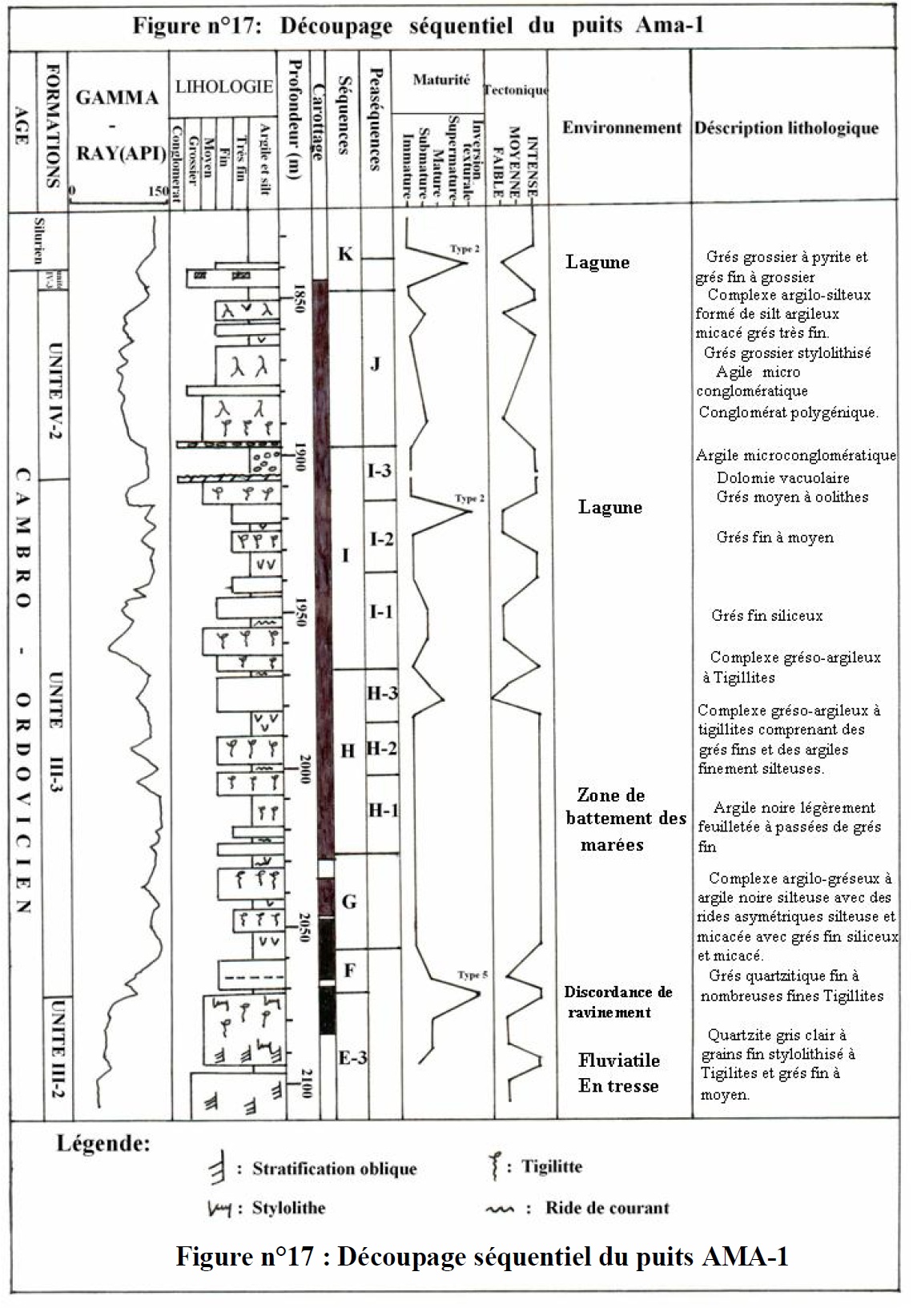

Figure n°17 : Découpage séquentiel du puits AMA-1

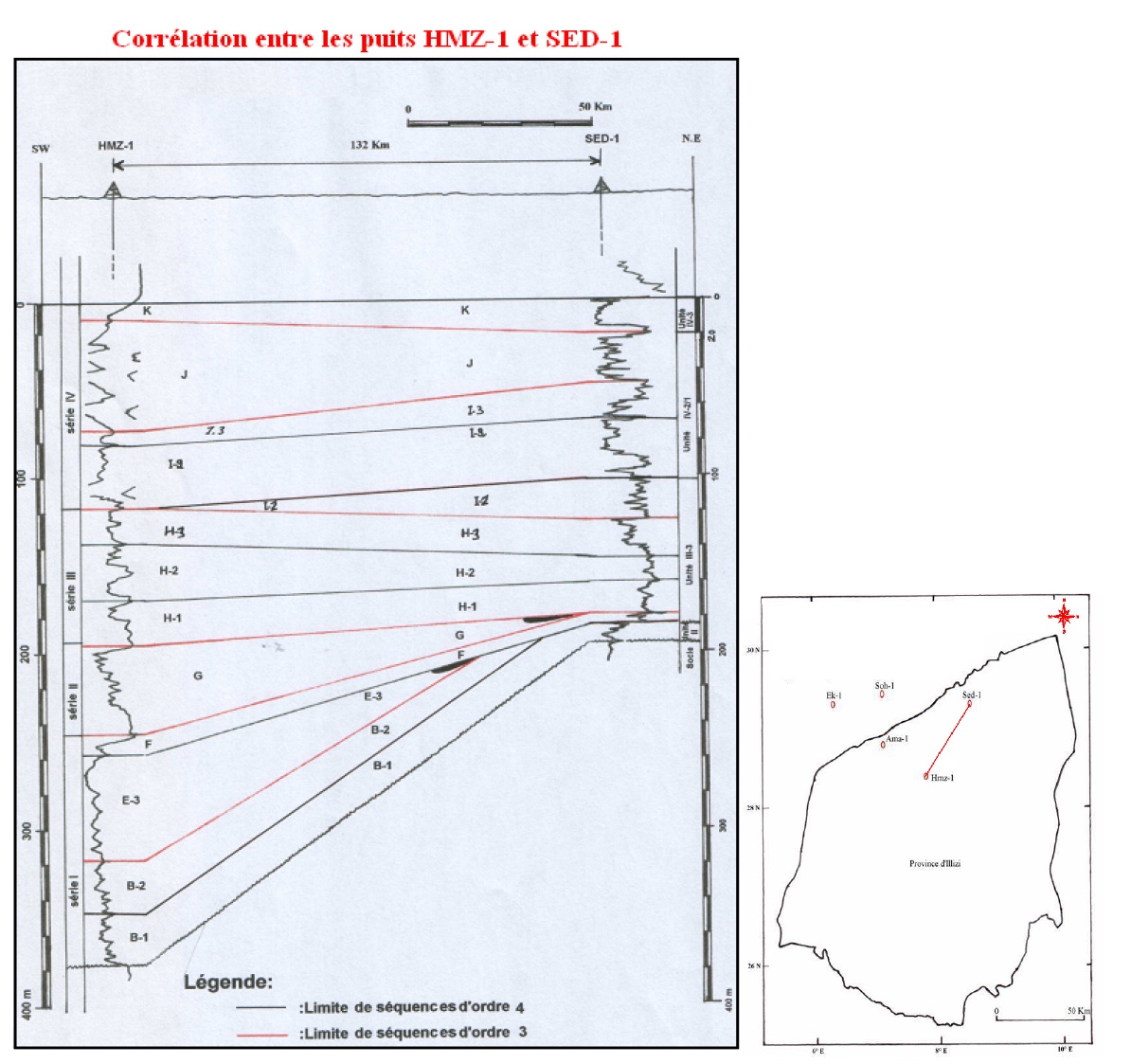

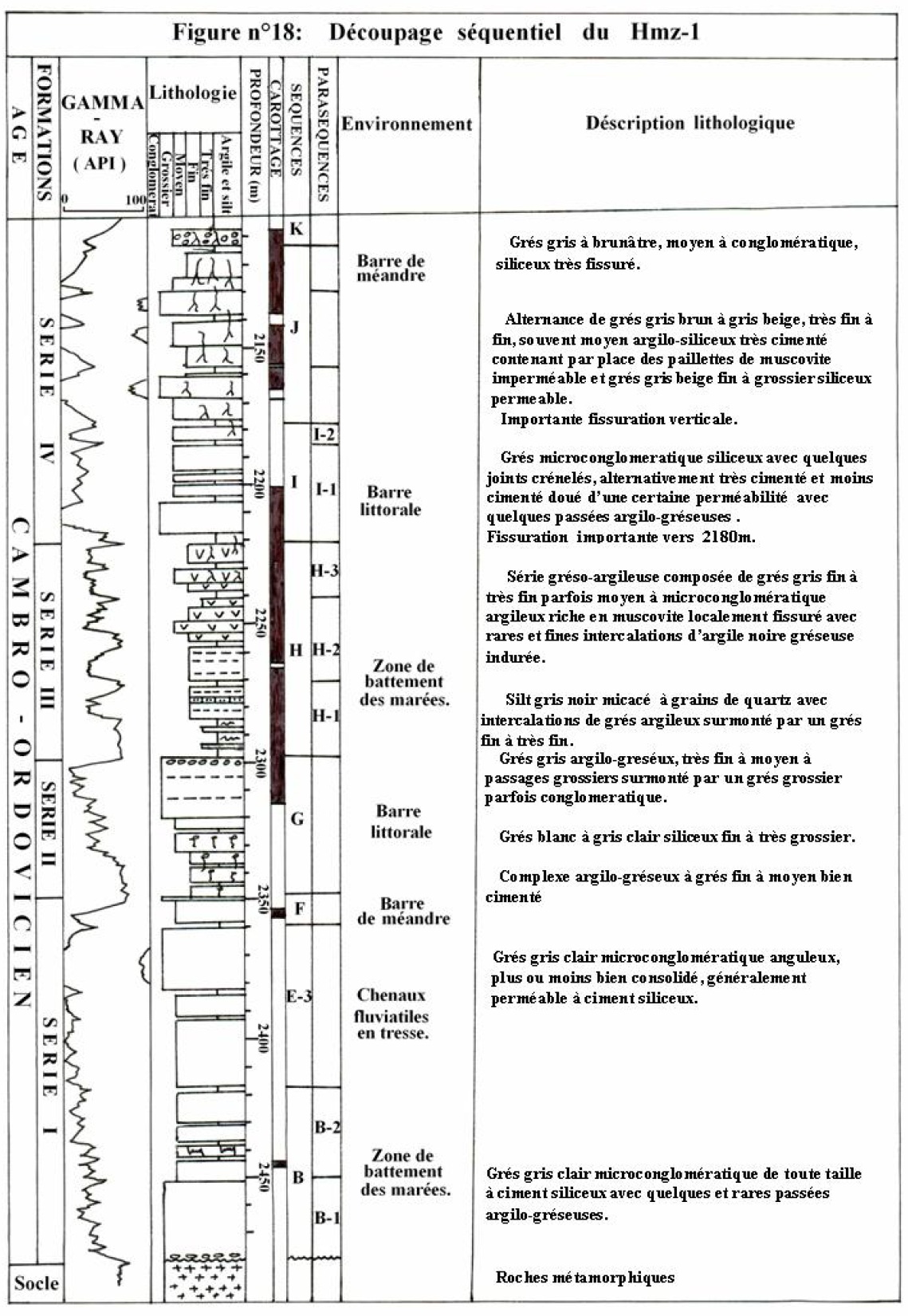

Figure 18 Sédimentologie et stratigraphie séquentielle du Cambro-Ordovicien du bassin d’Illizi. Impact sur la prospection pétrolière.

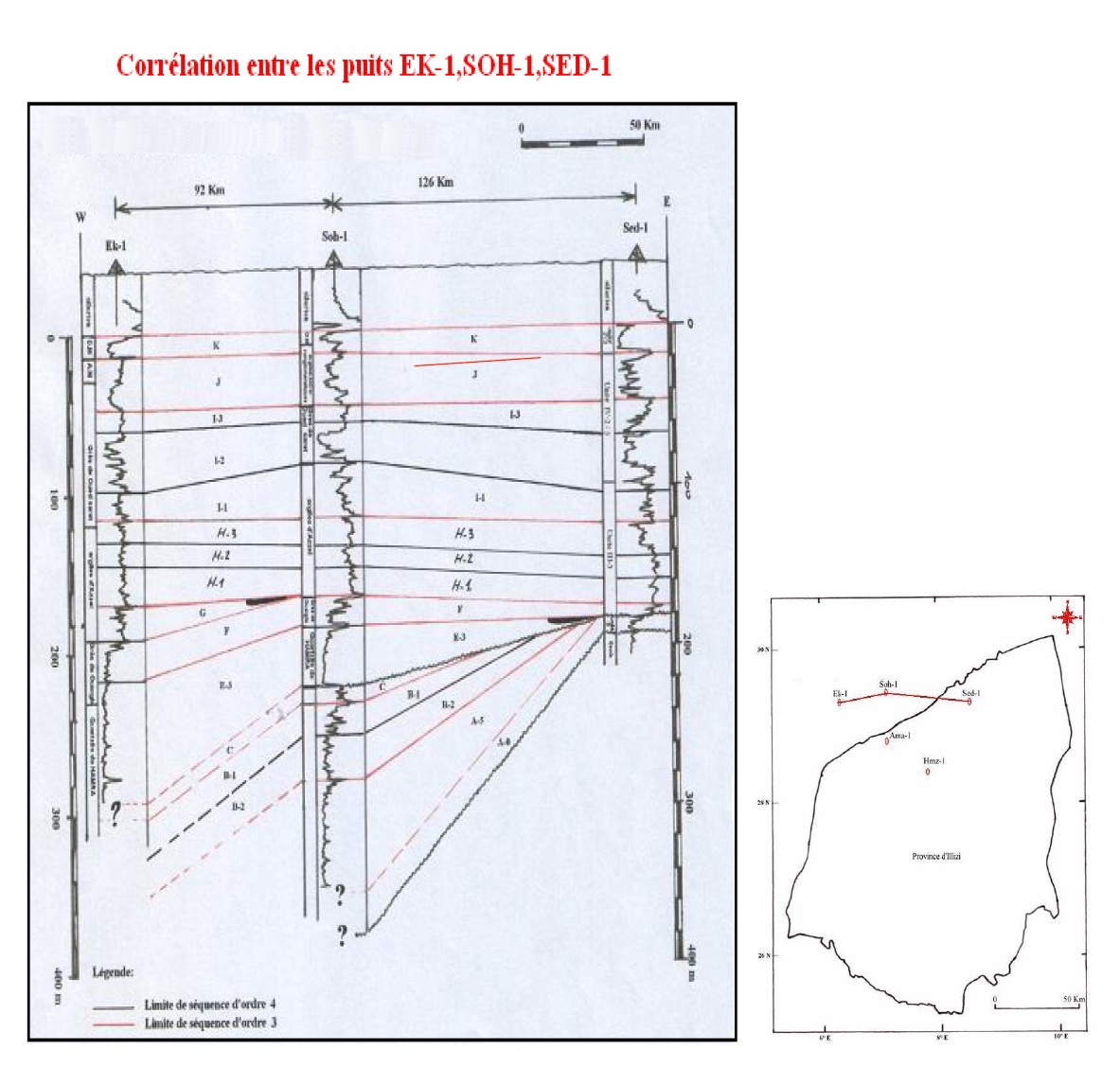

Figure 19 Sédimentologie et stratigraphie séquentielle du Cambro-Ordovicien du bassin d’Illizi. Impact sur la prospection pétrolière.

Figure oo Sédimentologie et stratigraphie séquentielle du Cambro-Ordovicien du bassin d’Illizi. Impact sur la prospection pétrolière.

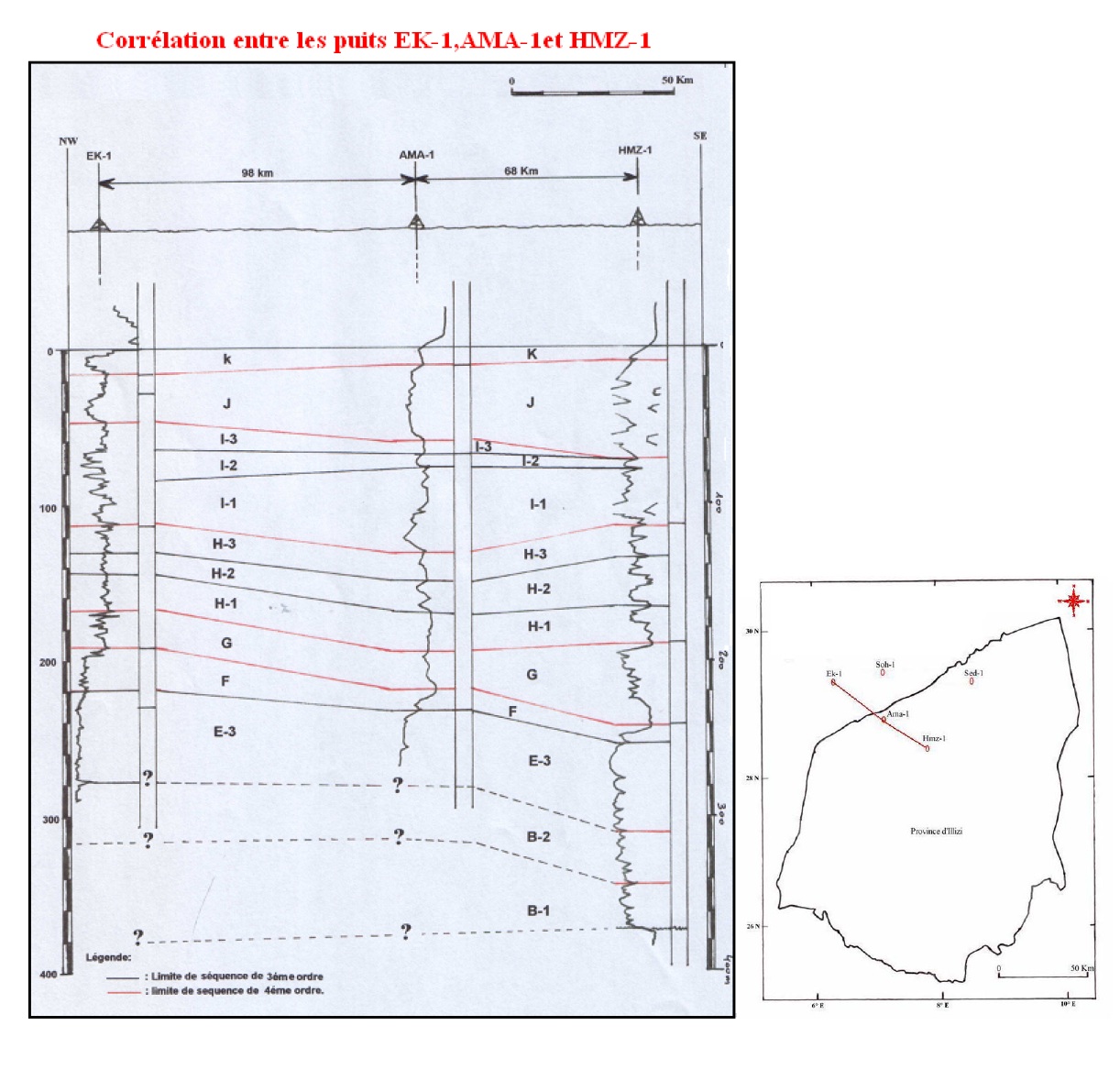

Figure 20 Sédimentologie et stratigraphie séquentielle du Cambro-Ordovicien du bassin d’Illizi. Impact sur la prospection pétrolière.

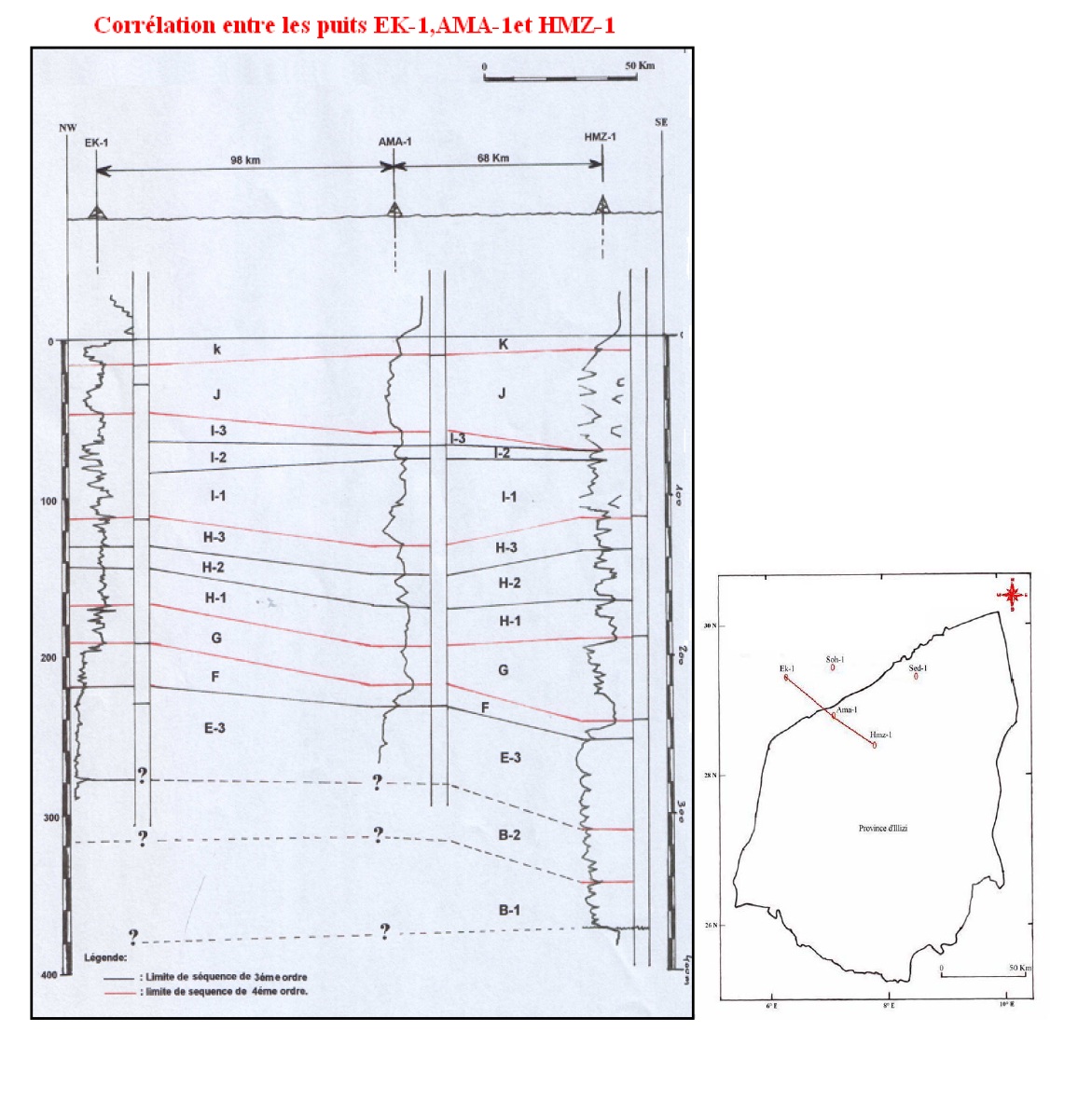

Figure 21 Sédimentologie et stratigraphie séquentielle du Cambro-Ordovicien du bassin d’Illizi. Impact sur la prospection pétrolière.
